Productoverzicht

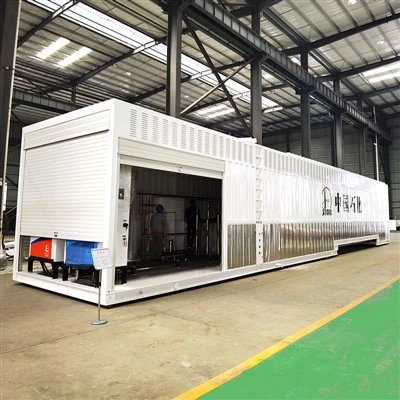

Het LNG Alles-in-één-tankstation is een modulair, op een skid-skidgemonteerd geïntegreerd systeem dat is ontworpen voor veilige LNG-opslag, automatische drukregeling en het tanken van voertuigen. Door de cryogene opslagtank, de ondergedompelde LNG-pomp, de dispenser, de procesleidingen en de veiligheidscontrolesystemen in één enkel structureel raamwerk te consolideren, maakt deze oplossing een snelle infrastructuurimplementatie mogelijk met minimale on-engineering ter plaatse.
Parametergegevens
|
Parameter |
30m³ Specificatie |
60m³ Specificatie |
|
Werkend medium |
Vloeibaar aardgas (LNG) |
|
|
Totaal tankvolume |
30 m³ |
60 m³ |
|
Type tankisolatie |
Hoog-vacuümverpakking met meerdere- lagen |
Hoge-vacuümperlietisolatie |
|
Aantal pompen |
1 eenheid |
2 eenheden |
|
Max. Stroomsnelheid |
340 l/min |
680 l/min |
|
Bedrijfsdruk |
1,6 MPa |
1,6 MPa |
|
Meetnauwkeurigheid |
±1.0% |
±1.0% |
|
Ontwerptemperatuur van de pijpleiding |
-196 graden |
-196 graden |
|
Totaal vermogen |
15 – 25 kW |
30 – 45 kW |
|
Lawaai |
Minder dan of gelijk aan 55 dB(A) |
Minder dan of gelijk aan 55 dB(A) |
|
Explosie-beoordeling |
Ex d IIB T4 / Klasse I, Div 1 |
Ex d IIB T4 / Klasse I, Div 1 |
|
Controlemodus |
PLC volledig automatische besturing |
PLC volledig automatische besturing |
Hoogtepunten van de kerntechniek
Consolideert alle kernsubsystemen binnen één versterkt raamwerk, waardoor civiel werk op- locatie wordt verminderd en de inbedrijfstellingstijd wordt verkort in vergelijking met traditionele gesplitste installaties.
De hoog-vacuüm-multi- isolatielaag handhaaft een statische verdampingssnelheid die doorgaans lager is dan 0,15% per dag, waardoor de ontluchting van kook-gas (BOG) tijdens lage- perioden met een lage omzet wordt geminimaliseerd.
Voldoet aan de explosieveilige normen van Zone 1 / Klasse I Divisie 1-, waarbij gebruik wordt gemaakt van een centrale PLC die is geprogrammeerd om pneumatische noodstopkleppen (ESD) onmiddellijk te bedienen na lekdetectie.
Proces-kritieke cryogene kleppen en instrumenten zijn afkomstig van gevestigde mondiale merken zoals RegO, Herose of Emerson om de operationele betrouwbaarheid en lokale beschikbaarheid van onderdelen te garanderen.
Technische Innovatie & Logistiek
Thermische efficiëntie
Geavanceerde vacuümretentie vermindert de zelf-druk met maximaal 40%, waardoor het gasproductverlies aanzienlijk wordt verminderd en de houdtijden worden verlengd.
Klimaat Veelzijdigheid
In de praktijk-bewezen voor een stabiele werking van -40 graden tot +55 graden, waardoor betrouwbaarheid wordt gegarandeerd in zowel arctische mijnbouw als woestijnomgevingen.
Componentflexibiliteit
Ondersteunt open-architectuuraanpassing om voorkeursmerken van klanten- te integreren (bijvoorbeeld Parker, Endress+Hauser) voor naadloos wagenparkonderhoud.
Gestroomlijnde logistiek
Gestandaardiseerd voor 40ft Flat Rack (FR) of Open Top (OT) maritieme configuraties, waardoor de wereldwijde verzending wordt vereenvoudigd en de vrachtkosten worden verlaagd.
Typische toepassingsscenario's
Onze modulaire LNG-stations zijn ontworpen om infrastructuuruitdagingen in de zware industrie wereldwijd op te lossen:
Mijnbouwactiviteiten:Het leveren van betrouwbare, zware- tankstations voor mijnbouwvrachtwagens met een hoog- laadvermogen op afgelegen,- locaties met extreme klimaten.
Logistieke en vloothubs:Snelle implementatie langs groene vrachtcorridors ter ondersteuning van commerciële transportnetwerken voor zware{0}} vrachtwagens, zonder de vertraging van de traditionele stationsbouw.
Industrial Peak-Scheren en virtuele pijplijnen:Dienen als gelokaliseerde energiedistributieknooppunten voor fabrieken en afgelegen gemeenschappen.
Inspectie- en nalevingsondersteuning door derden-
Onze productiefaciliteit werkt onder strikte ISO 9001-kwaliteitsbeheerprotocollen. Ter ondersteuning van internationale wettelijke goedkeuringen verwelkomen en faciliteren wij fabrieksaudits, materiaaltraceerbaarheidsverificatie (MTC) en 100% niet-destructieve tests (NDT) lasrapportbeoordelingen door onafhankelijke inspectie-instanties, waaronder SGS, TÜV, Bureau Veritas (BV) of Intertek.
Veelgestelde vragen
Vraag: Wat zijn de specifieke vereisten voor de voorbereiding van de locatie voordat de skid arriveert?
A: U hoeft alleen maar een vlakke betonnen fundering te maken die geschikt is voor het totale operationele gewicht (tekeningen verstrekt door ons team) en de hoofdstroomvoorziening aan te sluiten. Alle interne leidingen, instrumentatie en bedrading zijn 100% vooraf-inbedrijfgesteld en druk-getest in onze fabriek.
Vraag: Hoe gaat het systeem om met kook{0}}boilgas (BOG) tijdens langdurige lage- perioden met omzet?
A: Het geïntegreerde veiligheidsspruitstuk stuurt BOG automatisch terug naar de vloeibare fase via een onderkoelingslus of beheert de drukontlasting veilig via automatische ontluchtingskleppen die zijn aangesloten op het PLC-veiligheidssysteem.
Vraag: Kan het station worden uitgebreid of verplaatst als onze locatievereisten veranderen?
EEN: Ja. Dankzij het modulaire, structurele op skid-gemonteerde raamwerk kan het hele station worden losgekoppeld, opgetild en verplaatst naar een nieuwe locatie, zonder enige structurele schade en met minimale aanpassingen.
Vraag: Wordt er training gegeven aan onze lokale operators met betrekking tot veiligheid en dagelijks onderhoud?
A: Ja, wij bieden volledige ondersteuning bij de inbedrijfstelling. De documentatie omvat uitgebreide digitale bedieningshandleidingen, veiligheidschecklists en stap-voor-stapvideotrainingsmodules over dagelijkse inspecties en noodprotocollen.
Vraag: Wat is de standaard garantie- en technische ondersteuningsperiode?
A: Wij bieden standaard een garantie van 12 maanden vanaf de datum van inbedrijfstelling of 18 maanden vanaf verzending, afhankelijk van wat zich het eerst voordoet. Technische ondersteuning voor de levenscyclus is 24/7 beschikbaar via ons externe engineering-diagnostiekteam.
